Scheda tecnica FrangiLine Standard

1. Panoramica e materiali

FrangiLine Standard è un avvolgibile frangisole in alluminio estruso con telo a fasce orizzontali collegate da ganci distanziali configurabili.

La particolare struttura permette di modulare luce naturale, privacy e passaggio d'aria, trasformando l'avvolgibile in un vero sistema di schermatura solare, più evoluto rispetto alla tapparella tradizionale.

Il telo è composto da più fasce che, grazie ai ganci distanziali, possono essere spaziate tra loro con interassi differenti. Questo consente di ottenere:

  • maggiore o minore trasparenza visiva verso l'esterno;

  • diversi livelli di ombreggiamento;

  • possibilità di aerazione controllata anche a telo parzialmente chiuso.

FrangiLine Standard è pensato per:

  • abitazioni indipendenti, appartamenti e attici con forte esposizione solare;

  • uffici e studi professionali in cui serve ridurre l'abbagliamento su schermi e superfici di lavoro;

  • spazi commerciali e contract dove si ricerca un equilibrio tra comfort visivo, design e durata nel tempo.

Le principali caratteristiche della linea sono:

  • telo frangisole in alluminio estruso;

  • sistema di ganci distanziali configurabili;

  • disponibilità di versioni Regular e Silent per differenti esigenze di comfort acustico;

  • ingombri ottimizzati per la compatibilità con i cassonetti più diffusi;

  • possibilità di serratura su terminale e chiusure intermedie.

FrangiLine è la linea proprietaria di avvolgibili frangisole in alluminio estruso di Mr Infissi SRLS, sviluppata per applicazioni residenziali e commerciali nel Centro e Nord Italia.

2. Dimensione del profilo, peso e composizione del telo

Dati dimensionali principali del telo FrangiLine Standard (valori indicativi):

Misure massime consigliate

  • larghezza fino a 2500 mm per singolo telo;

  • altezza fino a 3000 mm.

Peso indicativo del telo completo

  • circa 9 kg/m².

Il telo è composto da:

  • fasce orizzontali in alluminio estruso preverniciato;

  • ganci distanziali che collegano le fasce e definiscono l'interasse;

  • fascia di attacco al rullo;

  • fascia di attacco al terminale (se prevista);

  • terminale inferiore in alluminio;

  • tappi di estremità e tappi mezza fascia per chiusure particolari;

  • molle di sicurezza per attacco al rullo;

  • anello per avvolgimento da posizionare all'estremità del telo;

  • spazzolino per guide nuove od esistenti, se compatibili, da utilizzare obbligatoriamente e fornito insieme al telo.

Questi valori sono utili per:

  • dimensionare correttamente il telo in fase di progetto;

  • valutare il peso complessivo e scegliere in modo adeguato la potenza del motore;

  • verificare la compatibilità con guide, rullo e cassonetti esistenti o di nuova realizzazione.

3. Componenti principali

Telo avvolgibile

  • fasce orizzontali in alluminio estruso;

  • ganci distanziali che uniscono le fasce e determinano la distanza verticale;

  • possibilità di configurare il telo con 4 distanze disponibili tra le fasce:

    • 30 mm, 20 mm, 10 mm, 5 mm,

    anche in combinazioni differenti sullo stesso telo (configurazione definita in funzione delle esigenze del progetto).

Per ciascuna distanza sono disponibili due versioni:

  • Regular – movimento che enfatizza la funzione di frangisole;

  • Silent – sistema ottimizzato per la massima silenziosità in apertura e chiusura, consigliato in camere da letto e ambienti dove il comfort acustico è prioritario.

Guide laterali

Possibilità di utilizzare guide preesistenti compatibili, previa verifica di:

  • larghezza utile,
  • profondità e forma del profilo,
  • rettilineità e planarità delle spalle.

Guide in alluminio (o in altra lega metallica idonea) con sezione adatta al profilo e al passaggio del telo;

    spazzolini nelle guide previsti come componente obbligatorio, per:

  • migliorare lo scorrimento;

  • ridurre rumore e giochi laterali;

  • limitare l'ingresso di luce parassita.

Terminale inferiore

  • profilo terminale in alluminio abbinato al telo;

  • predisposizione per serratura o catenacciolo montato sulla fascia terminale, per garantire una chiusura sicura e limitare il sollevamento dall'esterno.

Rullo di avvolgimento

  • rullo per avvolgibili (generalmente Ø 60 mm) dimensionato in funzione di peso e larghezza del telo;

  • supporti e staffe per il fissaggio in luce o in mazzetta, con eventuali supporti intermedi per luci più ampie.

4. Ingombri in avvolgimento (diametri indicativi)

Per FrangiLine Standard il diametro di avvolgimento su rullo dipende da:

  • altezza del telo;

  • larghezza del telo;

  • misura dei ganci distanziali (30, 20, 10, 5 mm);

  • configurazione complessiva del telo e del terminale.

I diametri indicativi del telo FrangiLine Standard avvolto su rullo Ø 60 mm sono riportati nelle tabelle presenti in questa scheda tecnica, espresse in millimetri e suddivise per:

  • larghezza utile del telo (fino a 1300 / 2000 / 2500 mm);

  • altezze da 1200 a 3000 mm;

  • ganci distanziali da 30, 20, 10 e 5 mm.

Questi valori servono a:

  • controllare la compatibilità con cassonetti esistenti, soprattutto in ristrutturazione o sola sostituzione del telo;

  • definire la dimensione minima di nuovi cassonetti o monoblocchi;

  • valutare gli spazi tecnici necessari in presenza di cappotti, controsoffitti o ispezioni interne/esterne.

I diametri indicativi del telo FrangiLine Standard avvolto sono riportati nelle tabelle sotto.

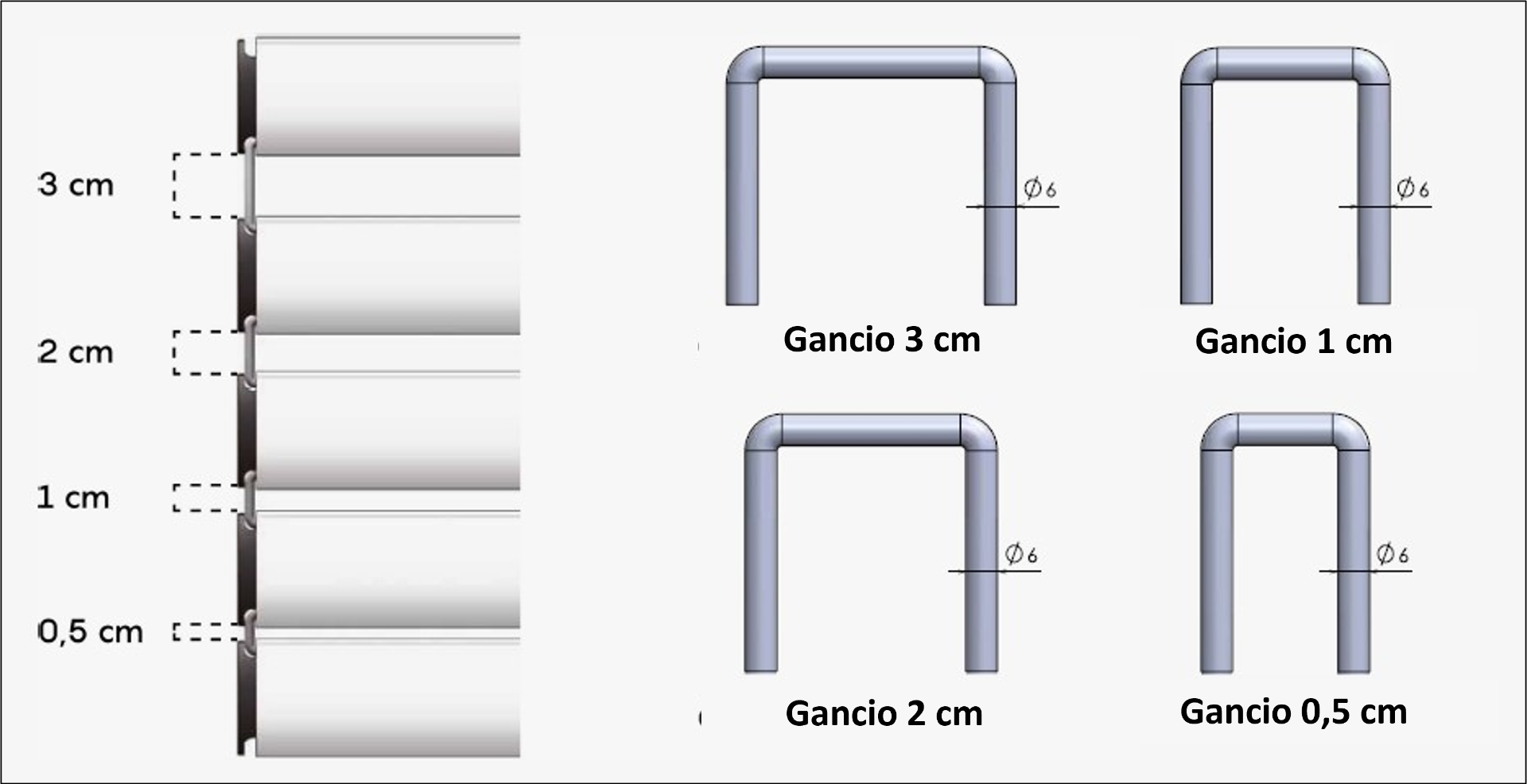

Ganci distanziali

Diametro indicativo del telo con gancio da 3 cm avvolto su rullo Ø 60 mm, in funzione dell'altezza:

Larghezza telo fino a 1300 mm

altezza 1200 mm → diametro ≈ 188 mm

altezza 1400 mm → diametro ≈ 201 mm

altezza 1600 mm → diametro ≈ 203 mm

altezza 1800 mm → diametro ≈ 208 mm

altezza 2000 mm → diametro ≈ 222 mm

altezza 2200 mm → diametro ≈ 232 mm

altezza 2400 mm → diametro ≈ 238 mm

altezza 2600 mm → diametro ≈ 242 mm

altezza 2800 mm → diametro ≈ 254 mm

altezza 3000 mm → diametro ≈ 257 mm

Larghezza telo fino a 2000 mm

altezza 1200 mm → diametro ≈ 189 mm

altezza 1400 mm → diametro ≈ 202 mm

altezza 1600 mm → diametro ≈ 205 mm

altezza 1800 mm → diametro ≈ 209 mm

altezza 2000 mm → diametro ≈ 224 mm

altezza 2200 mm → diametro ≈ 235 mm

altezza 2400 mm → diametro ≈ 240 mm

altezza 2600 mm → diametro ≈ 244 mm

altezza 2800 mm → diametro ≈ 256 mm

altezza 3000 mm → diametro ≈ 259 mm

Larghezza telo fino a 2500 mm

altezza 1200 mm → diametro ≈ 190 mm

altezza 1400 mm → diametro ≈ 203 mm

altezza 1600 mm → diametro ≈ 206 mm

altezza 1800 mm → diametro ≈ 212 mm

altezza 2000 mm → diametro ≈ 226 mm

altezza 2200 mm → diametro ≈ 236 mm

altezza 2400 mm → diametro ≈ 243 mm

altezza 2600 mm → diametro ≈ 247 mm

altezza 2800 mm → diametro ≈ 257 mm

altezza 3000 mm → diametro ≈ 265 mm

Diametro indicativo del telo con gancio da 2 cm avvolto su rullo Ø 60 mm, in funzione dell'altezza:

Larghezza telo fino a 1300 mm

altezza 1200 mm → diametro ≈ 175 mm

altezza 1400 mm → diametro ≈ 187 mm

altezza 1600 mm → diametro ≈ 203 mm

altezza 1800 mm → diametro ≈ 205 mm

altezza 2000 mm → diametro ≈ 217 mm

altezza 2200 mm → diametro ≈ 222 mm

altezza 2400 mm → diametro ≈ 235 mm

altezza 2600 mm → diametro ≈ 239 mm

altezza 2800 mm → diametro ≈ 252 mm

altezza 3000 mm → diametro ≈ 257 mm

Larghezza telo fino a 2000 mm

altezza 1200 mm → diametro ≈ 176 mm

altezza 1400 mm → diametro ≈ 188 mm

altezza 1600 mm → diametro ≈ 205 mm

altezza 1800 mm → diametro ≈ 207 mm

altezza 2000 mm → diametro ≈ 220 mm

altezza 2200 mm → diametro ≈ 230 mm

altezza 2400 mm → diametro ≈ 239 mm

altezza 2600 mm → diametro ≈ 250 mm

altezza 2800 mm → diametro ≈ 253 mm

altezza 3000 mm → diametro ≈ 260 mm

Larghezza telo fino a 2500 mm

altezza 1200 mm → diametro ≈ 192 mm

altezza 1400 mm → diametro ≈ 198 mm

altezza 1600 mm → diametro ≈ 217 mm

altezza 1800 mm → diametro ≈ 220 mm

altezza 2000 mm → diametro ≈ 222 mm

altezza 2200 mm → diametro ≈ 235 mm

altezza 2400 mm → diametro ≈ 244 mm

altezza 2600 mm → diametro ≈ 251 mm

altezza 2800 mm → diametro ≈ 267 mm

altezza 3000 mm → diametro ≈ 270 mm

Diametro indicativo del telo con gancio da 1 cm avvolto su rullo Ø 60 mm, in funzione dell'altezza:

Larghezza telo fino a 1300 mm

altezza 1200 mm → diametro ≈ 189 mm

altezza 1400 mm → diametro ≈ 190 mm

altezza 1600 mm → diametro ≈ 199 mm

altezza 1800 mm → diametro ≈ 207 mm

altezza 2000 mm → diametro ≈ 215 mm

altezza 2200 mm → diametro ≈ 218 mm

altezza 2400 mm → diametro ≈ 235 mm

altezza 2600 mm → diametro ≈ 237 mm

altezza 2800 mm → diametro ≈ 240 mm

altezza 3000 mm → diametro ≈ 247 mm

Larghezza telo fino a 2000 mm

 altezza 1200 mm → diametro ≈ 190 mm

altezza 1400 mm → diametro ≈ 192 mm

altezza 1600 mm → diametro ≈ 200 mm

altezza 1800 mm → diametro ≈ 209 mm

altezza 2000 mm → diametro ≈ 217 mm

altezza 2200 mm → diametro ≈ 230 mm

altezza 2400 mm → diametro ≈ 238 mm

altezza 2600 mm → diametro ≈ 240 mm

altezza 2800 mm → diametro ≈ 242 mm

altezza 3000 mm → diametro ≈ 252 mm

Larghezza telo fino a 2500 mm

altezza 1200 mm → diametro ≈ 195 mm

altezza 1400 mm → diametro ≈ 197 mm

altezza 1600 mm → diametro ≈ 208 mm

altezza 1800 mm → diametro ≈ 210 mm

altezza 2000 mm → diametro ≈ 222 mm

altezza 2200 mm → diametro ≈ 235 mm

altezza 2400 mm → diametro ≈ 242 mm

altezza 2600 mm → diametro ≈ 246 mm

altezza 2800 mm → diametro ≈ 247 mm

altezza 3000 mm → diametro ≈ 254 mm

Diametro indicativo del telo con gancio da 0,5 cm avvolto su rullo Ø 60 mm, in funzione dell'altezza:

Larghezza telo fino a 1300 mm

altezza 1200 mm → diametro ≈ 174 mm

altezza 1400 mm → diametro ≈ 188 mm

altezza 1600 mm → diametro ≈ 194 mm

altezza 1800 mm → diametro ≈ 204 mm

altezza 2000 mm → diametro ≈ 210 mm

altezza 2200 mm → diametro ≈ 215 mm

altezza 2400 mm → diametro ≈ 230 mm

altezza 2600 mm → diametro ≈ 235 mm

altezza 2800 mm → diametro ≈ 240 mm

altezza 3000 mm → diametro ≈ 245 mm

Larghezza telo fino a 2000 mm

altezza 1200 mm → diametro ≈ 175 mm

altezza 1400 mm → diametro ≈ 190 mm

altezza 1600 mm → diametro ≈ 196 mm

altezza 1800 mm → diametro ≈ 206 mm

altezza 2000 mm → diametro ≈ 214 mm

altezza 2200 mm → diametro ≈ 218 mm

altezza 2400 mm → diametro ≈ 234 mm

altezza 2600 mm → diametro ≈ 240 mm

altezza 2800 mm → diametro ≈ 242 mm

altezza 3000 mm → diametro ≈ 249 mm

Larghezza telo fino a 2500 mm

altezza 1200 mm → diametro ≈ 176 mm

altezza 1400 mm → diametro ≈ 192 mm

altezza 1600 mm → diametro ≈ 204 mm

altezza 1800 mm → diametro ≈ 208 mm

altezza 2000 mm → diametro ≈ 225 mm

altezza 2200 mm → diametro ≈ 230 mm

altezza 2400 mm → diametro ≈ 236 mm

altezza 2600 mm → diametro ≈ 250 mm

altezza 2800 mm → diametro ≈ 255 mm

altezza 3000 mm → diametro ≈ 260 mm

5. Guide, terminale e accessori strutturali

Guide laterali

FrangiLine Standard può essere abbinato a diverse tipologie di guide in alluminio, scelte in funzione del progetto:

  • utilizzo di guide esistenti compatibili, spesso in sostituzione di avvolgibili tradizionali;

  • guide specifiche per avvolgibili frangisole, con spazzolini per migliorare scorrimento, ridurre vibrazioni e limitare l'ingresso di luce;

  • integrazione con sistemi ad incasso e con monoblocchi che prevedono combinazioni di avvolgibile e altri elementi (ad esempio zanzariere), ove tecnicamente possibile.

Terminale

Il terminale inferiore è in alluminio, in tinta abbinata o coordinata al telo, con:

  • predisposizione per accessori di chiusura (serrature, catenaccioli, sistemi anti–sollevamento), configurabili secondo le esigenze di sicurezza e d'uso.

Altri accessori

A completamento della struttura sono disponibili:

  • staffe porta rullo per fissaggio in luce o in mazzetta;

  • supporti intermedi per aperture di grande larghezza;

  • rullini di rinvio e accessori per una corretta discesa del telo nelle guide.

6. Materiali e durabilità

FrangiLine Standard utilizza:

  • profili in alluminio estruso con geometria studiata per garantire stabilità del telo e contenere al tempo stesso il peso;

  • ganci distanziali e accessori metallici dimensionati per resistere a sforzi ripetuti;

  • guide e altri componenti in alluminio o acciaio zincato, scelti in funzione del tipo di installazione (nuovi monoblocchi, cassonetti esistenti, posa in luce o in mazzetta).

La combinazione di questi materiali consente di:

  • mantenere una buona planarità del telo e contenere vibrazioni e rumorosità, soprattutto in configurazione Silent;

  • assicurare resistenza agli agenti atmosferici e alle normali sollecitazioni d'uso;

  • ridurre la necessità di manutenzione ordinaria.

In zone marine o particolarmente esposte ad agenti atmosferici aggressivi è consigliato usare accessori in inox e valutare trattamenti specifici sulle superfici.

7. Finiture e colori

FrangiLine Standard è disponibile in un'ampia gamma di finiture, in linea con gli altri avvolgibili trattati da Mr Infissi:

  • colori RAL standard;

  • effetti legno per contesti più tradizionali;

  • finiture speciali (opache, goffrate, micacee, puntinate), in funzione delle combinazioni disponibili.

Questo permette di:

  • coordinare l'avvolgibile con infissi, persiane, portoncini e facciate;

  • rispettare richieste estetiche specifiche in ambito condominiale o in edifici di pregio;

  • scegliere soluzioni più discrete per cortili interni o più caratterizzanti sulle facciate principali.

Puoi vedere i colori nella pagina Avvolgibili.

Piccole differenze tra colori visualizzati su monitor, campioni e prodotto finito sono fisiologiche e non pregiudicano la qualità del prodotto.

8. Modalità di fornitura e manovra

FrangiLine Standard può essere fornito:

  • come telo completo con terminale, ganci distanziali, tappi, molle di sicurezza e accessori di base, per montaggio su rullo; spazzolino per guide (montaggio obbligatorio) per guide esistenti compatibili;

  • come avvolgibile completo di rullo, supporti e guide abbinate, in caso di nuova installazione o sostituzione integrale.

Accessori di chiusura disponibili

  • catenaccio per chiusura intermedia;

  • serratura per chiusura del terminale.

Soluzioni di manovra

Sono previste diverse soluzioni:

  • manovra manuale (cinghia o arganello) per aperture più contenute e uso meno intensivo;

  • motorizzazione con motore tubolare, comandato da interruttore o radiocomando, consigliata soprattutto per:

    • teli di peso più elevato;

    • aperture ampie;

    • utilizzi frequenti.

FrangiLine Standard può essere integrato anche in sistemi domotici e smart home per:

  • scenari giorno/notte, presenza/assenza, vacanza;

  • gestione centralizzata di più avvolgibili;

  • eventuale abbinamento a sensori e logiche di automazione dedicate.

Una motorizzazione correttamente dimensionata:

  • migliora la comodità d'uso quotidiana;

  • riduce lo stress meccanico sui componenti;

  • rende più semplice la gestione di schermature frangisole in edifici con molte aperture.

9. Ambito di utilizzo

FrangiLine Standard è indicato per:

  • piani esposti al sole dove è necessario controllare l'abbagliamento e il guadagno solare;

  • finestre e portefinestre affacciate su giardini, terrazzi, cortili o spazi comuni;

  • abitazioni indipendenti, piccoli condomìni e contesti dove, oltre alla sicurezza di base, si ricerca un elevato comfort visivo;

  • ristrutturazioni in cui si desidera un salto di qualità rispetto alle tapparelle leggere, sia in termini estetici sia di durata nel tempo.

La possibilità di combinare ganci distanziali diversi sullo stesso telo, in versione Regular o Silent, consente di adeguare la schermatura alle esigenze specifiche di ogni progetto.

10. Posa in opera e manutenzione

Posa in opera

Per la corretta installazione di FrangiLine Standard si raccomanda:

  • verifica preventiva di cassonetti, guide e murature esistenti (o delle quote di predisposizione nei nuovi monoblocchi);

  • controllo della planarità e dell'allineamento delle guide;

  • fissaggio del rullo, dei supporti e delle staffe adeguato al peso del telo;

  • utilizzo degli spazzolini per guida forniti insieme al telo, da montare secondo le istruzioni;

  • montaggio del telo tramite molle di sicurezza di attacco al rullo;

  • regolazione fine della manovra (manuale o motorizzata) e delle eventuali serrature o chiusure intermedie.

Manutenzione ordinaria

Per mantenere nel tempo prestazioni e aspetto estetico:

  • pulire periodicamente il mantello con panni morbidi e detergenti neutri non abrasivi;

  • rimuovere polvere e residui dalle guide di scorrimento;

  • controllare il corretto funzionamento di serrature, catenaccioli e organi di movimentazione;

  • verificare l'eventuale gioco laterale e la presenza di segni di usura, richiedendo interventi di regolazione o sostituzione mirata se necessario.

FrangiLine Standard è un sistema di avvolgibile frangisole in alluminio estruso basato su componenti industriali certificati (prodotti da TendaSistem S.r.l.) e configurato, fornito e installato da Mr infissi SRLS in Italia.

Mr infissi SRLS si occupa di rilievo misure, consulenza, fornitura e posa qualificata, integrando FrangiLine  nel progetto complessivo dei serramenti e delle chiusure oscuranti dell'edificio.

L'azienda opera su Roma e provincia e segue progetti organizzati anche in diverse zone del Centro e Nord Italia, affiancando privati, amministratori di condominio, studi tecnici e imprese di ristrutturazione

Torna alla pagina FrangiLine
