Scheda tecnica FrangiLine XL

1. Panoramica e materiali

FrangiLine XL è la versione per grandi luci della famiglia di avvolgibili frangisole FrangiLine: un telo in alluminio estruso a fasce orizzontali, collegato da ganci distanziali, progettato per coprire aperture fino a 6 metri di larghezza mantenendo un controllo efficace di luce, aria e privacy.

La struttura a fasce distanziate permette di:

  • modulare l'ingresso di luce naturale e la visibilità verso l'esterno;

  • mantenere aerazione anche con telo parzialmente abbassato;

  • sostituire la tapparella tradizionale con un sistema frangisole evoluto, adatto a facciate importanti e vetrate fuori standard.

FrangiLine XL è ideale per:

  • grandi vetrate di soggiorni e zone living;

  • porte-finestre su terrazzi, logge, verande e pergole di ampia larghezza;

  • contesti commerciali e uffici con serramenti di grandi dimensioni.

Caratteristiche di gamma:

  • telo frangisole in alluminio estruso;

  • ganci distanziali con interasse fisso di 20 mm (2 cm), ottimizzato per il rapporto tra luce e schermatura;

  • ingombri studiati per risultare compatibili con i cassonetti più diffusi;

  • movimento silenziato con sistema Silent di serie;

  • terminale predisposto con serratura e supporto tenuta vento.

FrangiLine è la linea proprietaria di avvolgibili frangisole in alluminio estruso di Mr Infissi SRLS, sviluppata per applicazioni residenziali e commerciali nel Centro e Nord Italia.

2. Dimensione del profilo, peso e composizione del telo

Misure massime consigliate

  • 6000 mm x 3000 mm (larghezza x altezza massime consigliate).
  • Peso al m² completo: 9 kg/m² (telo FrangiLine XL completo di fasce, ganci e terminale).

Composizione del telo

Il telo FrangiLine XL è composto da:

  • fasce orizzontali in alluminio estruso preverniciato, con altezza indicativa ≈ 66 mm;

  • ganci distanziali metallici con distanza unica tra le fasce di 20 mm (2 cm);

  • terminale inferiore in alluminio predisposto per serratura e supporto tenuta vento;

  • fascia di attacco al terminale;

  • fascia di attacco al rullo;

  • tappi di estremità, tappi mezza fascia e tappi dedicati al supporto tenuta vento;

  •  blocchi di sicurezza antisollevamento completi di anelli per rullo ottagonale, da posizionare alle estremità del telo;

  • spazzolino per guide nuove o preesistenti compatibili, fornito in dotazione e da utilizzare obbligatoriamente;

  • molle di sicurezza per attacco al rullo;

Questi dati sono essenziali per:

  • dimensionare correttamente il sistema di movimentazione (motore, rullo, staffe);

  • verificare la compatibilità con i cassonetti esistenti o di nuova realizzazione;

  • valutare il peso complessivo del telo in rapporto alla muratura e agli ancoraggi.

3. Componenti principali

Telo avvolgibile frangisole

  • fasce orizzontali in alluminio estruso ad alta resistenza;
  • ganci distanziali con interasse unico di 2 cm tra una fascia e l'altra, soluzione scelta per garantire:
  • passaggio di luce equilibrato;
  • buon effetto frangisole;
  • contenimento delle deformazioni su grandi larghezze;
  • configurazione Silent di serie, per un movimento fluido e silenzioso del telo.

Guide laterali

    possibilità di utilizzare guide preesistenti compatibili, previa verifica di:

  • larghezza interna utile;

  • profondità;

  • rettilineità e allineamento delle spalle.

Guide dedicate in alluminio, con:

  • sezione dimensionata per peso e larghezza del telo;

spazzolino obbligatorio (quello fornito con il prodotto) per:

  • migliorare lo scorrimento;

  • ridurre vibrazioni e rumorosità;

  • limitare l'ingresso di luce parassita.

Per un corretto funzionamento è necessario utilizzare esclusivamente lo spazzolino fornito in abbinamento e assicurare che le guide siano perfettamente allineate, soprattutto in presenza di cappotti o monoblocchi.

Terminale e supporto tenuta vento

  • terminale in alluminio, in tinta abbinata o coordinata al telo;

  • predisposizione per:

    • serratura di chiusura sul terminale;

    • supporto tenuta vento (coppia) che migliora la stabilità del telo alle raffiche e alle depressioni provocate dal vento.

Blocchi antisollevamento

  • dispositivi di sicurezza che collegano il telo al rullo e impediscono il sollevamento dall'esterno quando il terminale è in battuta;

  • forniti completi di anelli per rullo ottagonale.

Rullo di avvolgimento e staffe

Il rullo di avvolgimento deve essere dimensionato in base alla larghezza del telo:

  • fino a 4500 mm di larghezza telo:
  • rullo per avvolgibili Ø 70 mm, spessore 15/10;
  • oltre 4500 mm di larghezza telo e fino a 6000 mm:
  • rullo per avvolgibili Ø 102 mm, spessore 20/10.

Le staffe di supporto devono essere calcolate in funzione:

  • del diametro del rullo;

  • del peso del telo (9 kg/m²);

  • delle sollecitazioni dovute al vento e all'uso.

4. Ingombri in avvolgimento (diametri indicativi)

Il diametro del telo FrangiLine XL avvolto sul rullo varia in base a:

  • altezza del telo;

  • larghezza del telo;

  • rullo utilizzato (Ø 70 oppure Ø 102);

  • presenza del supporto tenuta vento e degli accessori di chiusura.

I diametri indicativi del telo FrangiLine XL avvolto sono riportati nelle tabelle sotto.

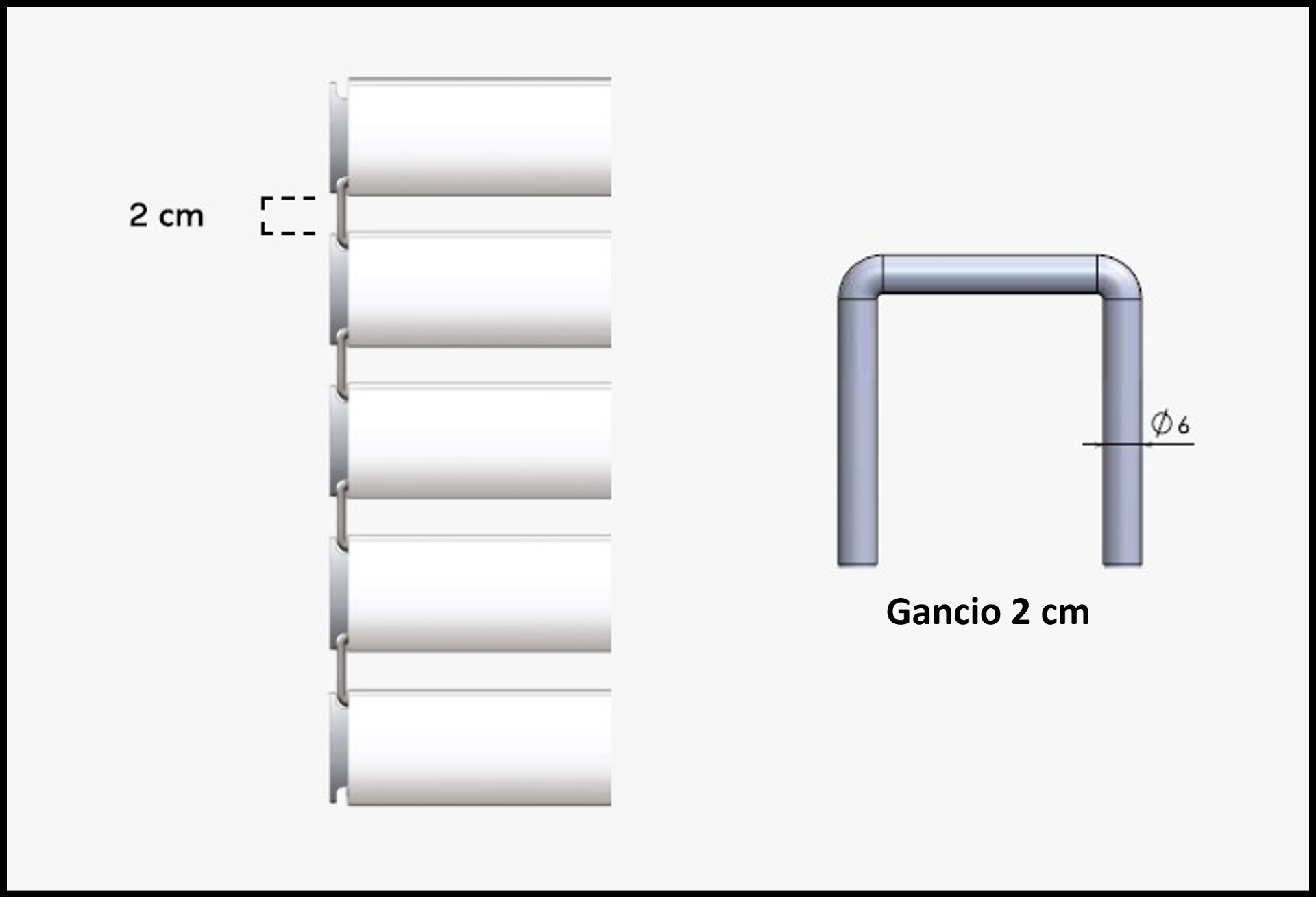

Gancio distanziale

Diametro indicativo del telo con gancio da 2 cm avvolto su rullo Ø 70 mm, in funzione dell'altezza:

Larghezza telo fino a 4500 mm - rullo Ø 70 mm

altezza 1200 mm → diametro ≈ 183 mm

altezza 1400 mm → diametro ≈ 201 mm

altezza 1600 mm → diametro ≈ 208 mm

altezza 1800 mm → diametro ≈ 216 mm

altezza 2000 mm → diametro ≈ 220 mm

altezza 2200 mm → diametro ≈ 232 mm

altezza 2400 mm → diametro ≈ 240 mm

altezza 2600 mm → diametro ≈ 250 mm

altezza 2800 mm → diametro ≈ 253 mm

altezza 3000 mm → diametro ≈ 259 mm

Larghezza telo da 4500 a 6000 mm - rullo Ø 102 mm

altezza 1200 mm → diametro ≈ 210 mm

altezza 1400 mm → diametro ≈ 217 mm

altezza 1600 mm → diametro ≈ 223 mm

altezza 1800 mm → diametro ≈ 237 mm

altezza 2000 mm → diametro ≈ 247 mm

altezza 2200 mm → diametro ≈ 253 mm

altezza 2400 mm → diametro ≈ 264 mm

altezza 2600 mm → diametro ≈ 274 mm

altezza 2800 mm → diametro ≈ 283 mm

altezza 3000 mm → diametro ≈ 293 mm

Questi valori sono fondamentali per:

  • verificare la compatibilità con cassonetti esistenti;

  • definire la quota minima di nuovi cassonetti o monoblocchi;

  • valutare le interferenze con cappotti, controsoffitti, guide di altre schermature o elementi strutturali.

5. Guide, terminale e accessori strutturali

Guide laterali

FrangiLine XL utilizza guide laterali:

  • in alluminio, abbinate allo spazzolino originale fornito in dotazione;

  • con sezione adeguata al peso del telo e alle sollecitazioni generate da larghezze fino a 6 metri;

  • installate con particolare cura per:

    • verticalità;

    • planarità delle spalle;

    • fissaggi idonei in presenza di murature tradizionali o cappotti.

Terminale inferiore

  • terminale in alluminio con:

    • sede per serratura;

    • alloggiamenti per il supporto tenuta vento;

    • eventuali sedi per guarnizioni o spazzolini di battuta.

Accessori

  • blocchi antisollevamento;

  • tappi proteggi fascia e tappi mezza fascia;

  • supporto tenuta vento (coppia) integrato sul terminale;

  • staffe porta rullo rinforzate e, se necessario, supporti intermedi.

6. Materiali e durabilità

FrangiLine XL impiega:

  • alluminio estruso per fasce, guide e terminali, con spessori studiati per grandi larghezze;

  • ganci distanziali e accessori metallici in acciaio zincato o inox, dimensionati per carichi e sforzi ripetuti;

  • componenti di sicurezza (blocchi antisollevamento, supporto tenuta vento) realizzati con materiali idonei alla resistenza meccanica richiesta.

La combinazione di questi materiali garantisce:

  • buona planarità del telo nel tempo;

  • resistenza agli agenti atmosferici;

  • contenimento di vibrazioni e rumorosità grazie anche al sistema Silent.

In ambienti marini o fortemente aggressivi è consigliabile:

  • preferire accessori in inox dove disponibili;

  • prevedere manutenzioni periodiche più frequenti delle parti metalliche esposte.

7. Finiture e colori

FrangiLine XL è disponibile in finiture coordinate con il resto della gamma Mr Infissi:

  • colori RAL standard;

  • finiture effetto legno;

  • finiture speciali (opache, goffrate, micacee, puntinate), secondo disponibilità.

Questo consente di:

  • coordinare le grandi vetrate con infissi, facciate e altri oscuranti;

  • rispettare eventuali regolamenti condominiali e vincoli estetici;

  • mantenere uniformità di immagine su tutta la facciata.

Puoi vedere i colori nella pagina Avvolgibili.

Piccole differenze tra colori visualizzati a monitor, campioni e prodotto finito sono fisiologiche.

8. Modalità di fornitura e manovra

Fornitura

FrangiLine XL può essere fornito:

  • come telo completo (fasce, ganci, terminale con serratura, supporto tenuta vento, blocchi antisollevamento, molle, spazzolino, tappi, manuale);

  • come avvolgibile completo, comprensivo di:

    • rullo dimensionato (Ø 70 o Ø 102);

    • staffe e supporti;

    • guide laterali abbinate;

    • motore tubolare e accessori di comando.

Manovra

Per FrangiLine XL è fortemente consigliata la motorizzazione:

  • motore tubolare scelto in base a peso, dimensioni e frequenza d'uso;

  • comando a pulsante, radiocomando o integrazione in sistemi domotici;

  • possibilità di gestione centralizzata di più avvolgibili (scenari giorno/notte, chiusura generale, modalità vacanza, ecc.).

La manovra manuale è ammissibile solo per dimensioni contenute; per grandi larghezze non è raccomandata per motivi di comfort e durabilità.

9. Ambito di utilizzo

FrangiLine XL è indicato per:

  • grandi vetrate di soggiorni, living, cucine open-space;

  • porte-finestre su terrazzi, logge, pergole bioclimatiche e verande;

  • facciate continue con serramenti alzanti scorrevoli;

  • uffici, studi professionali e spazi commerciali con aperture di grandi dimensioni.

La combinazione di:

  • larghezze fino a 6 metri,

  • funzione frangisole,

  • Silent di serie e serratura integrata sul terminale,

lo rende la soluzione ideale quando si cerca un avvolgibile frangisole robusto, silenzioso e adatto a vetrate importanti.

10. Posa in opera e manutenzione

Posa in opera

Per la corretta installazione di FrangiLine XL si raccomanda:

  • verifica preliminare di murature, cassonetti, guide e supporti;
  • progettazione di rullo e staffe in funzione della larghezza:
  • rullo Ø 70 sp. 15/10 fino a 4500 mm;
  • rullo Ø 102 sp. 20/10 oltre 4500 mm;
  • posa delle guide con particolare attenzione ad allineamento, verticalità e fissaggi, soprattutto in presenza di cappotti o monoblocchi;
  • montaggio del telo tramite molle di sicurezza e blocchi antisollevamento alle estremità;
  • installazione del supporto tenuta vento sul terminale;
  • regolazione di fine corsa, serratura e dispositivi di comando del motore, con collaudo finale di scorrimento e chiusura.

Manutenzione ordinaria

Per mantenere nel tempo prestazioni e aspetto estetico:

  • pulire periodicamente il mantello con panni morbidi e detergenti neutri non abrasivi;

  • rimuovere polvere e residui dalle guide e dagli spazzolini;

  • controllare regolarmente:

  • staffe e fissaggi del rullo;

  • supporto tenuta vento;

  • serratura sul terminale;

  • blocchi antisollevamento;

  • verificare motore e organi di trasmissione in base all'intensità d'uso e alle indicazioni del costruttore.

FrangiLine XL è un sistema di avvolgibile frangisole in alluminio estruso basato su componenti industriali certificati (prodotti da TendaSistem S.r.l.) e configurato, fornito e installato da Mr infissi SRLS in Italia.

Mr infissi SRLS si occupa di rilievo misure, consulenza, fornitura e posa qualificata, integrando FrangiLine XL  nel progetto complessivo dei serramenti e delle chiusure oscuranti dell'edificio.

L'azienda opera su Roma e provincia e segue progetti organizzati anche in diverse zone del Centro e Nord Italia, affiancando privati, amministratori di condominio, studi tecnici e imprese di ristrutturazione
